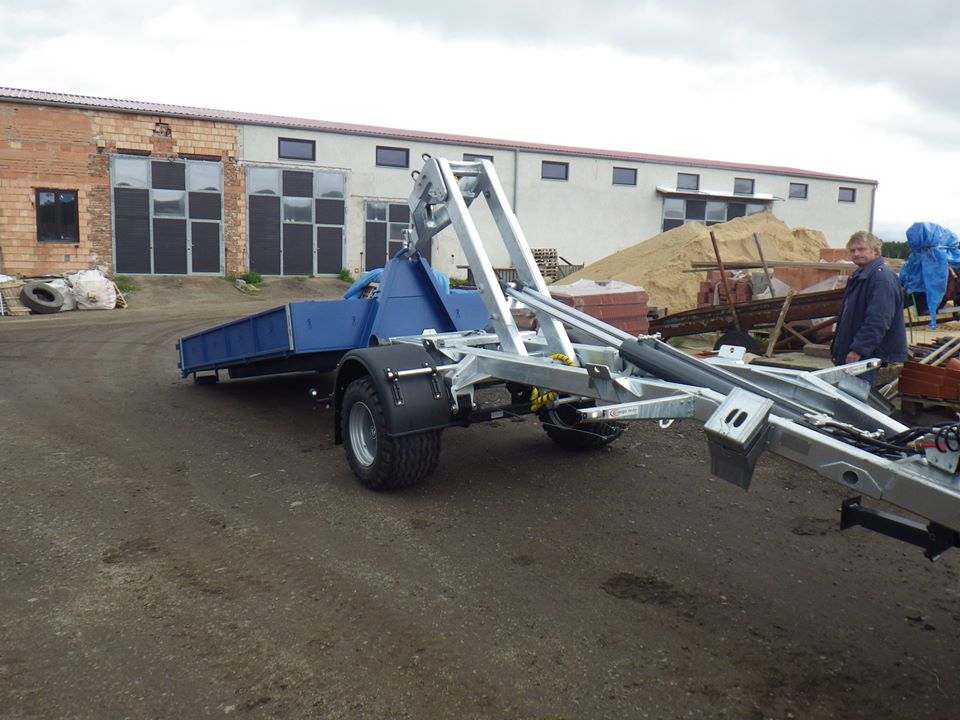

Cargo Hook 12t - / Základní informace

Jednoramenný kloubový nosič kontejnerů  je určen k přepravě, nakládání, skládání a vyklápění kontejnerů s různými možnostmi využití.
Pro konstrukci nosičů využíváme nejmodernější software 3D AUTODESK INVENTOR.



Základní provedení kloubového nosiče kontejnerů a technické parametry:

Podvozek
Základní rám:	ocelový svařenec z uzavřených profilů, materiál S355J2H
Největší povolená hm. / Provozní hm.:	11 200 kg / 2 200 kg (+/-5%)
Nosnost:	9 000 kg
Konstrukční rychlost:	40 km/h
Náprava  / počet os:	odpružená listovými pery / 2
Celkové rozměry: délka / šířka / výška	var. 1 – 5920 mm / 2350 mm / 2100 mm, var. 2 – 6380 mm / 2350 mm / 2100 mm
Brzdy:	dvouhadicový systém WABCO, mechanická parkovací brzda
Tažné oko: výška od země / průměr	otočné / 500 mm / 50 mm
Zatížení oje max. zatížení  / odlehčení traktoru  při natahování:	1 500 kg / 1 700 kg
Podpěra oje:	hydraulická s ručním ovládáním
Pneu:	400/60 – 15,5



---

Nosič kontejnerů
Konstrukce nosiče:	ocelový svařenec z uzavřených profilů, otočné body osazeny bronzovými pouzdry
Šířka rolen:	1060 mm
Výška rolen:	935 mm
Výška háku:	1000 mm
Délka kontejneru: min. / max.	var. 1- 4200 / 4500 mm, se sklopným hákem 3800 -  4500mm var. 2- 4200 / 5000 mm (pouze se sklopným hákem)
Pohon a ovládání:	2x okruh hydrauliky traktoru, hydraulické automatické přepínání mezi natahováním a sklápěním
Objem oleje potřebný k agregaci:	12 l
Pracovní tlak:	19 MPa MAX.
Výkon nosiče:	9 000 kg
Zajišťování kontejneru:	hydraulické
Naklonění kontejneru při natahování:	26°
Naklonění kontejneru při vysýpání:	45°
Lakování:	pískováno, základní nástřik a lakováno polyuretanovým lakem RAL 7016
Doplňky v ceně:	plastová schránka 90l, ochranné mřížky zadních světel
Plněno olejem:	FUCHS Renolin VG 46
